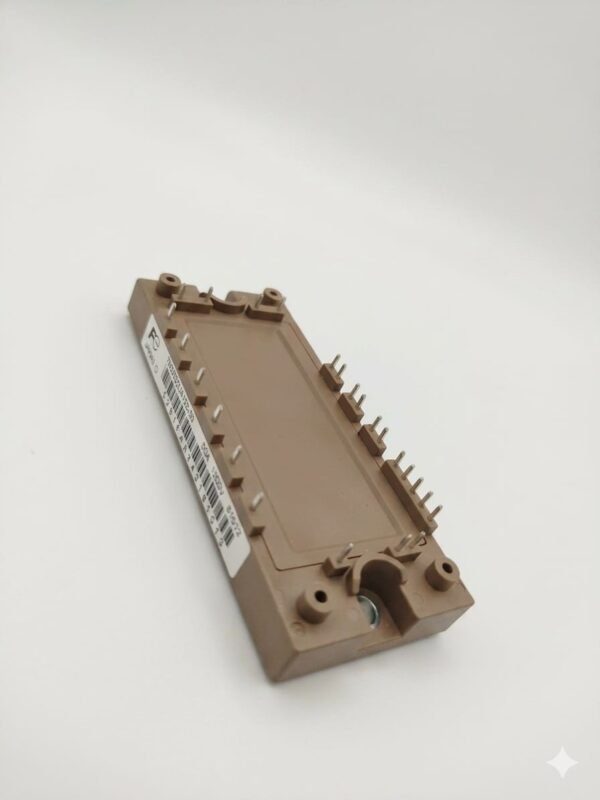

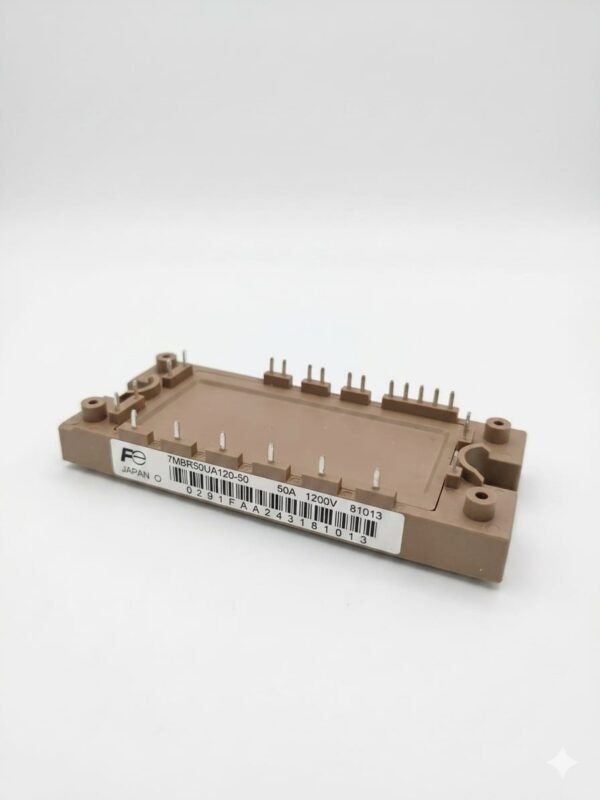

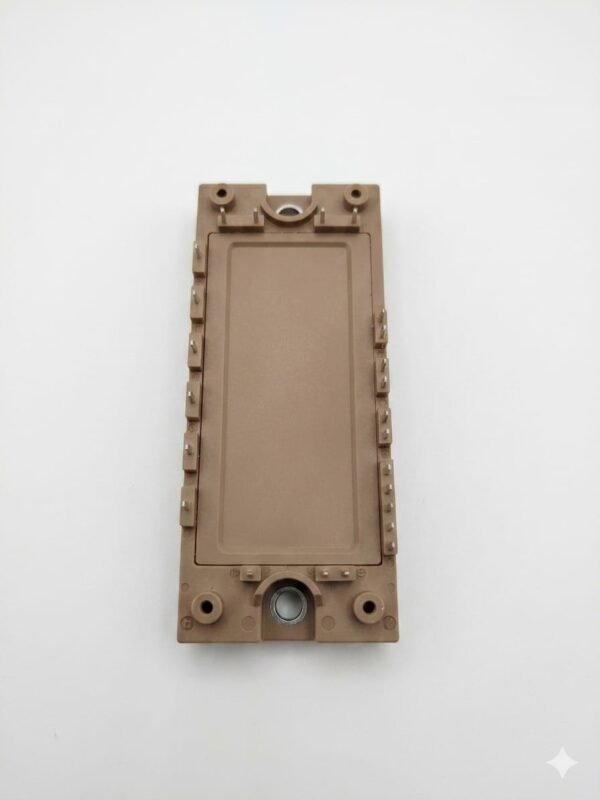

El 7MBR50UA120-50 de Fuji Electric es un módulo IGBT inteligente 1200V 50A con tecnología PIM, que integra inversor trifásico, rectificador y circuito de frenado dinámico en un solo encapsulado. Ofrece alta eficiencia, bajas pérdidas de potencia y excelente confiabilidad para aplicaciones industriales de control de motores.
Especificaciones Técnicas Principales
- Referencia: 7MBR50UA120-50
- Marca: Fuji Electric
- Tipo de Dispositivo: Módulo IGBT Inteligente (PIM)
- Serie: U-Series
- Voltaje Colector-Emisor (VCES): 1200V
- Corriente Nominal de Colector (IC): 50A
- Corriente de Pulso: 100A
- Voltaje Gate-Emitter (VGES): ±20V
- Potencia de Disipación: 205W
- Configuración: Inversor trifásico + puente rectificador + freno dinámico
- Tecnología: Low VCE(sat)
- Aislamiento Eléctrico: 2500V AC
- Temperatura Máxima de Unión: 150°C
- Montaje: PCB (P.C. Board Mount)
- Encapsulado Compacto
- Alta eficiencia energética
- Excelente disipación térmica
- Aplicaciones: Variadores de frecuencia, servodrives, UPS, inversores industriales, automatización industrial, HVAC y control de motores eléctricos.
