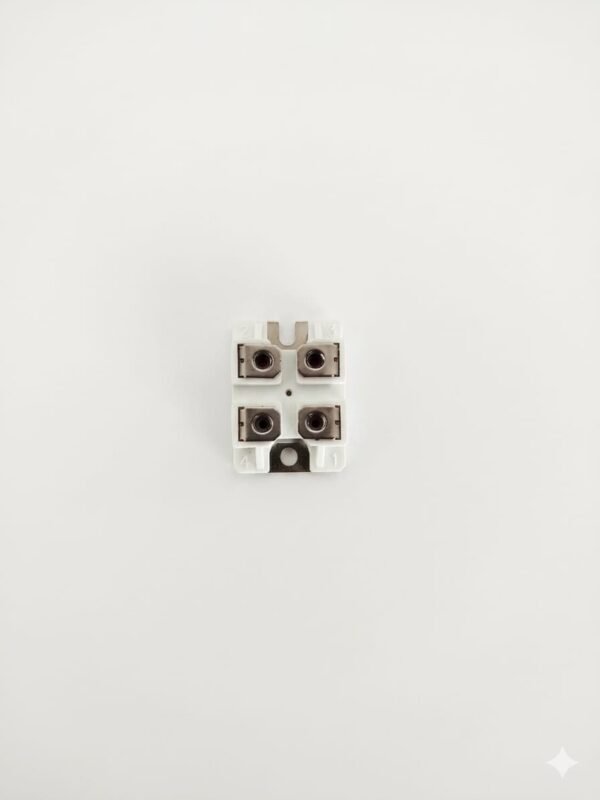

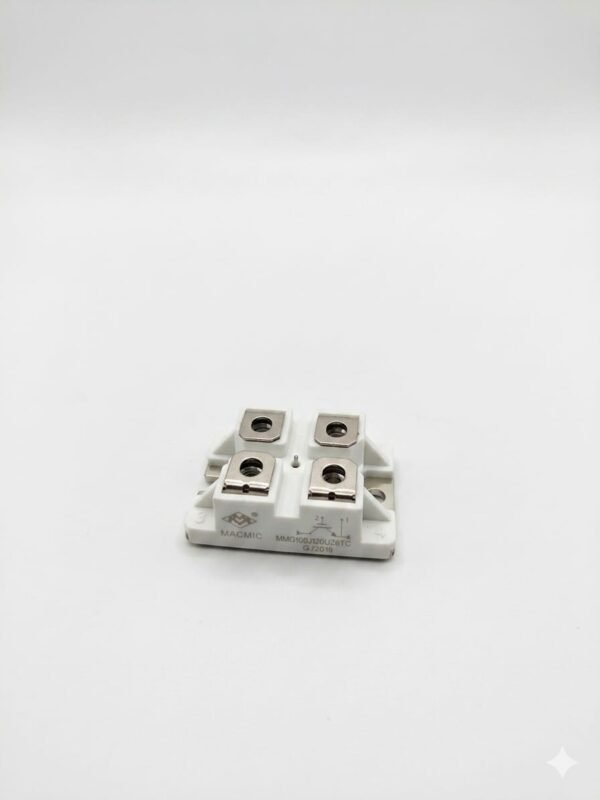

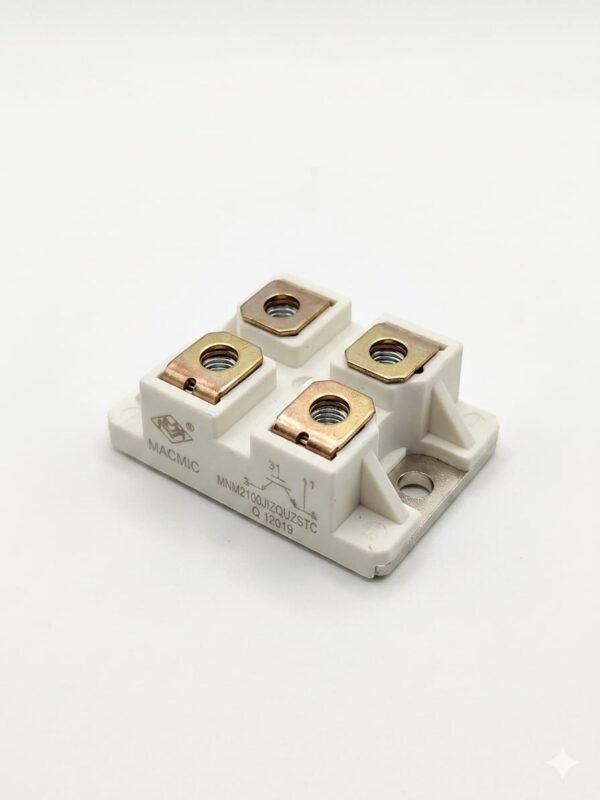

El MMG100J120UZSTC de MacMic es un módulo IGBT 1200V 100A desarrollado con tecnología Trench + Field Stop, que ofrece bajas pérdidas de potencia, rápida conmutación y excelente rendimiento térmico. Ideal para variadores de frecuencia, servodrives, UPS e inversores industriales.
Especificaciones Técnicas Principales
- Referencia: MMG100J120UZSTC
- Marca: MacMic
- Tipo de Dispositivo: Módulo IGBT de Potencia
- Tecnología: Trench + Field Stop IGBT
- Voltaje Colector-Emisor (VCES): 1200V
- Corriente Nominal de Colector (IC): 100A
- Corriente Máxima de Colector: 147A
- Corriente de Pico Repetitiva: 200A
- Voltaje Gate-Emitter (VGES): ±20V
- Potencia Máxima de Disipación: 515W
- Voltaje de Saturación VCE(sat): 1.85V típico
- Temperatura Máxima de Unión (TJ): 175°C
- Voltaje de Aislamiento: 3000V AC
- Encapsulado: SOT-227
- Bajas pérdidas de conmutación
- Alta velocidad de respuesta
- Excelente capacidad de disipación térmica
- Aplicaciones: Variadores de frecuencia, servodrives, inversores industriales, UPS, fuentes de alimentación, automatización industrial y control de motores.
